ソリューション

世界中のお客様のご要望に応じた高品質な製品を生産するATEN

ATEN は1979 年設立以来、接続・共有技術におけるコネクティビティ及び管理ソリューションを専門にしてきました。現在では北米、欧州、アジア各国に拠点を増やし、KVM スイッチ市場において世界的なリーディングカンパニーとして知られています。

ATENブランドの核として「Simply Better Connections」を掲げ、価値ある情報と人々が効率的かつシームレスにつながれる、革新的なソリューションを提供します。

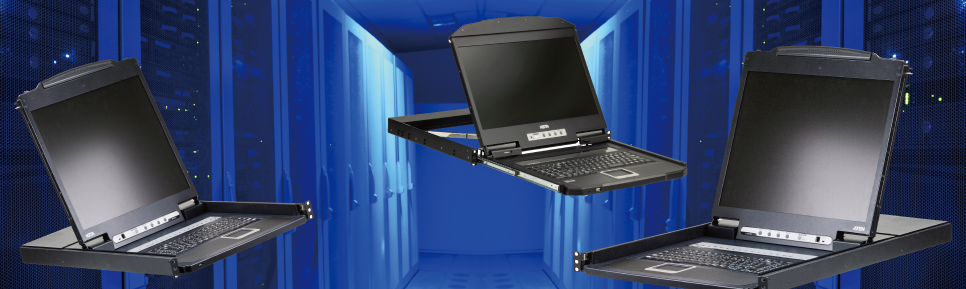

ATENのドロワーで国内のサーバールームで働くお客様の挑戦をサポート

拡大

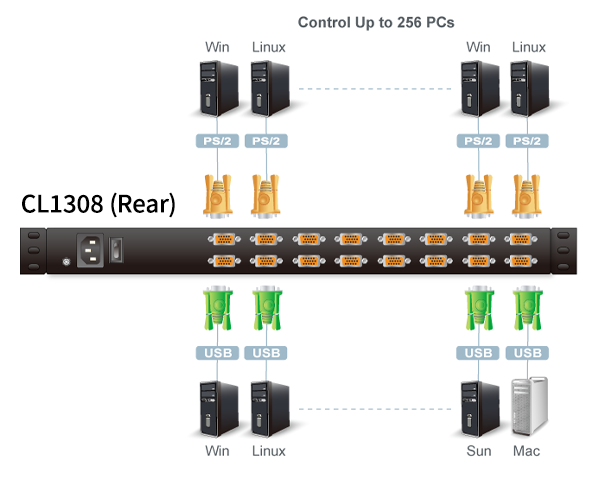

コンソールドロワーであるCL3100NXはショートラックに対応し奥行きがコンパクトでかつ高画質、優れた操作性で中継車や小規模なコントロールルームなど、スペースが限られた場所での使用に最適です。また、KVMドロワーであるCL1308/CL1316はKVMスイッチを一体化しており、複数台のサーバーを効率的に管理できます。KVMスイッチを追加増設することで最大256台*のサーバーを接続することも可能、サーバーの拡張性に優れた製品です。

製品の特長

  • マルチOSが混在するシステムに対応
    広く採用されているWindows、Linuxはもちろんのこと、MacやSun、AIXの多様なサーバーOSに対応します。

  • 1Uサイズで省スペース
    JIS準拠のフルキーボード及びタッチパッドを1Uサイズに収め、省スペースでの作業を実現します。

  • KVMスイッチの機能を一体化 *
    KVMドロワーはKVMスイッチを一体化したデザインで、サーバールームの限られたスペースを有効活用できます。コンソールドロワーには互換性のあるATEN製KVMスイッチと接続してご使用いただけます。

  • 高解像度対応
    CL3100: 入力解像度1920×1200@60Hz(パネル仕様1366 x 768 @ 60Hz) CL1308/CL1316: 1280 x 1024 @ 75Hz


  • 最大5年の国内メーカー保証
    標準保証期間である2年間、国内のサポートチームが製品の品質を確保します。また、保証期間を最大5年まで延長でき、安心して導入いただけます。

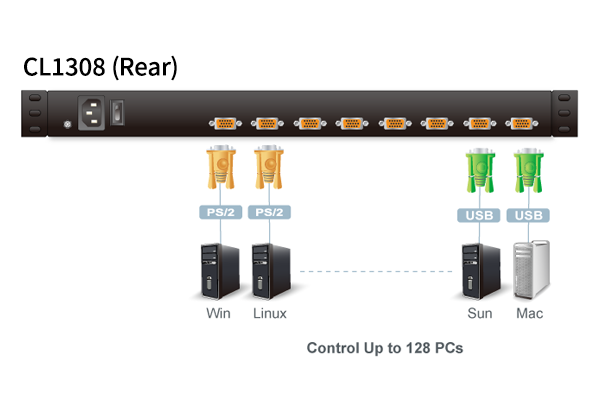

*CL1308は最大接続可能サーバー台数は128台です。
*KVMドロワーのみがKVMスイッチの機能を付帯しています。

ThinkSystemとの組み合わせ

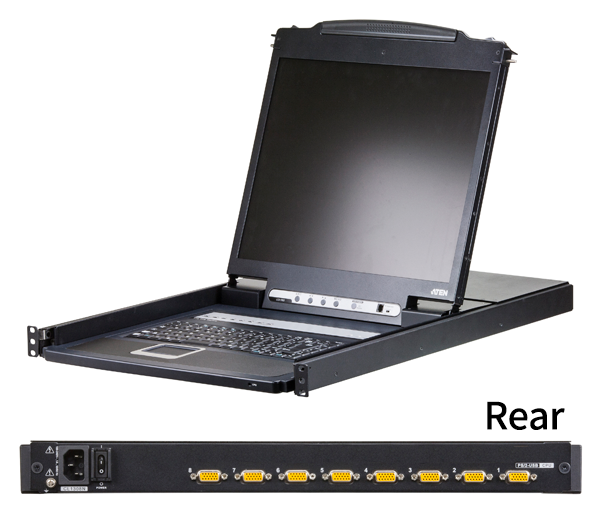

  • CL1308N

    ・19インチLCD一体型8ポートKVMドロワー
    ・解像度 - 最大1,280×1,024@75Hz、DDC2B準拠
    ・サーバーとの接続は、PS/2、USBに対応
    ・ラックマウント対応
    ・日本語キーボード(英その他言語は別途お取り寄せ)

    * 製品仕様詳細はCL1308Nのスペックシートをご参照ください。

    19インチLCD、コンソール1台
    サーバー8台、PS/2 or USB接続可能

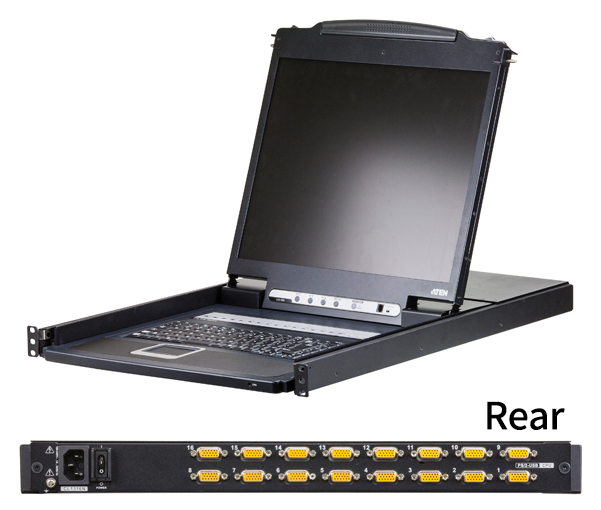

  • CL1316N

    ・19インチLCD一体型16ポートKVMドロワー
    ・解像度 - 最大1,280×1,024@75Hz、DDC2B準拠
    ・サーバーとの接続は、PS/2、USBに対応
    ・ラックマウント対応
    ・日本語キーボード(その他言語は別途お取り寄せ)

    * 製品仕様詳細はCL1316Nのスペックシートをご参照ください。

    19インチLCD、コンソール1台
    サーバー16台、PS/2 or USB接続可能

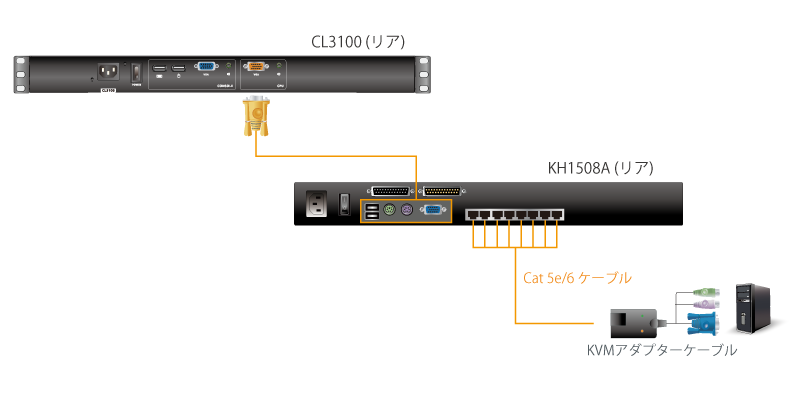

CL3100NXKH1508

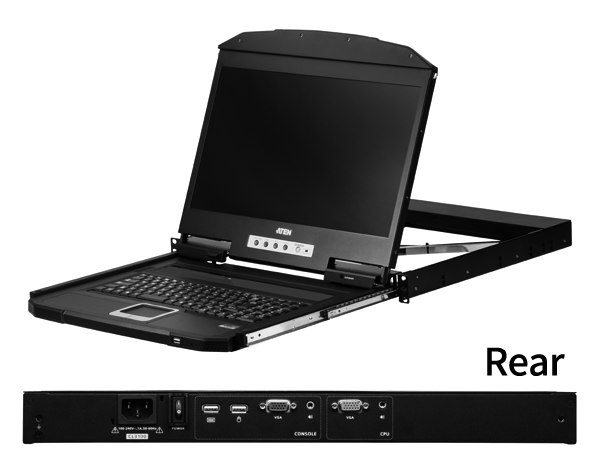

  • CL3100NX仕様概要

    ・18.5インチワイド画面LCD一体型コンソールドロワー
    ・解像度 - 1920×1200@60Hz
    ・ラックマウント対応
    ・日本語キーボード(その他言語は別途お取り寄せ)
    ・セカンドコンソール(USBキーボード/マウス/VGAモニター)の接続に対応
    ・セカンドコンソールのビデオ入力最大解像度:1920×1200 @60Hz

    * 製品仕様詳細はCL3100NXのスペックシートをご参照ください。

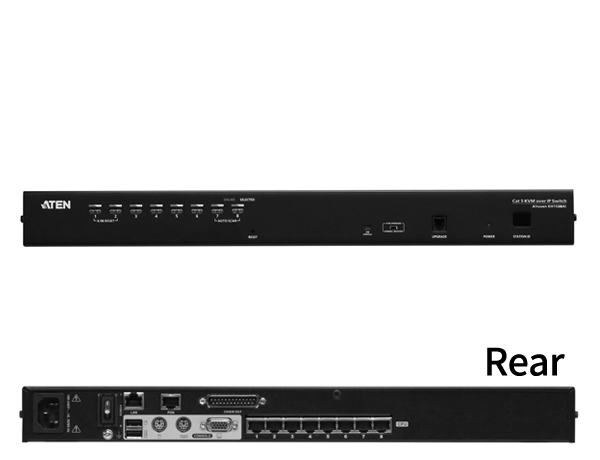

  • KH1508A仕様概要

    ・カテゴリ5eタイプの8ポートKVMスイッチ
    ・デイジーチェーン接続で最大256台のサーバーが操作可能
    ・サーバーとの接続は、PS/2、USBとVGA、DVI、HDMIとDisplayPortに対応
    ・ラックマウント対応

    * 製品仕様詳細はKH1508Aのスペックシートをご参照ください。

18.5インチLCD、コンソール2台
サーバー8台、PS/2、USBとVGA、DVI、HDMIとDisplayPort接続可能 *

* カテゴリ5e/6ケーブル+KVMコンピューターモジュールを経由して接続します。

サンプル構成

CL1308N

サンプル構成

・サーバ8台 保守5年先出センドバック対応型番は下記の通りです。

表を左右にスクロール(スワイプ)できます

製品型番

数量

製品名

備考

CL1308NJJL

1

CL1308N 8ポート19インチLCD一体型KVMドロワー

2L-5202U(1.8m)ケーブル×2
100V電源ケーブル(1.8m)×1
イージーセットアップラックマウントキット(ロング)×1 が標準で同梱

CL1308NJJLWS3

1

5年間保証(3年間延長)先出しセンドバック対応

標準で2年のセンドバック修理対応

2L-5202U

6

1.8m USB KVMケーブル(3 in 1 SPHDコネクター付属)

追加用ケーブル6本

CL1316N

サンプル構成

・サーバ16台 保守5年先出センドバック対応型番は下記の通りです。

表を左右にスクロール(スワイプ)できます

製品型番

数量

製品名

備考

CL1316NJJL

1

CL1316N 16ポート19インチLCD一体型KVMドロワー

2L-5202U(1.8m)ケーブル×2
100V電源ケーブル(1.8m)×1
イージーセットアップラックマウントキット(ロング)×1 が標準で同梱

CL1316NJJLWS3

1

5年間保証(3年間延長)先出しセンドバック対応

標準で2年のセンドバック修理対応

2L-5202U

14

1.8m USB KVMケーブル(3 in 1 SPHDコネクター付属)

追加用ケーブル14本

CL3100NXKH1508

サンプル構成

・サーバ8台 保守5年先出センドバック対応型番は下記の通りです。

表を左右にスクロール(スワイプ)できます

製品型番

数量

製品名

備考

CL3100NXJJL

1

CL3100 USB/VGA対応 シングルスライドLCDコンソールドロワー

2L-5202U(1.8m)ケーブル×1(KH1508Aとの接続に使用)
100V電源ケーブル(1.8m)×1
イージーセットアップラックマウントキット(ロング)×1 が標準で同梱

CL3100NXJJLWS3

1

5年間保証(3年間延長)先出しセンドバック対応

標準で2年の修理対応

KH1508A

1

8ポート マルチインターフェース(DisplayPort,HDMI,DVI,VGA)対応Cat5e KVMスイッチ

100V電源コード×1
ラックマウントキット×1 が標準で同梱

KH1508AWS2

1

5年間保証(2年間延長)先出しセンドバック対応

標準で3年の修理対応

KA7570

8

VGA+USBモジュール

2L-BU5E002

8

2m LANケーブル

KH1508AとKA7570接続用LANケーブル

オプション製

表を左右にスクロール(スワイプ)できます

製品型番

数量

製品名

備考

KA7520

VGA+PS/2モジュール

PS/2用

KA7166

DVI+USBモジュール

DVI用

KA7168

HDMI+USBモジュール

HDMI用

KA7169

DP+USBモジュール

DisplayPort用

2L-BU5E001

1m LANケーブル

2L-BU5E003

3m LANケーブル

2L-BU5E005

5m LANケーブル

2L-BU5E010

10m LANケーブル

2L-BU5E020

20m LANケーブル

参考情報

他社製 KVMコンソール・ドロワー 接続検証 2023 - Lenovo Support JP
他社製 KVMコンソール・ドロワー 接続検証/構成例
